Créer un point lumineux sur un mur : toutes les méthodes

Créer un point lumineux sur un mur, c'est faire arriver l'électricité là où il n'y en avait pas : phase, neutre et terre jusqu'à une sortie propre pour votre future applique. Voici les trois grandes voies (repiquer, passer en apparent ou encastrer), les règles de la NF C 15-100 à connaître et les erreurs qui coûtent cher.

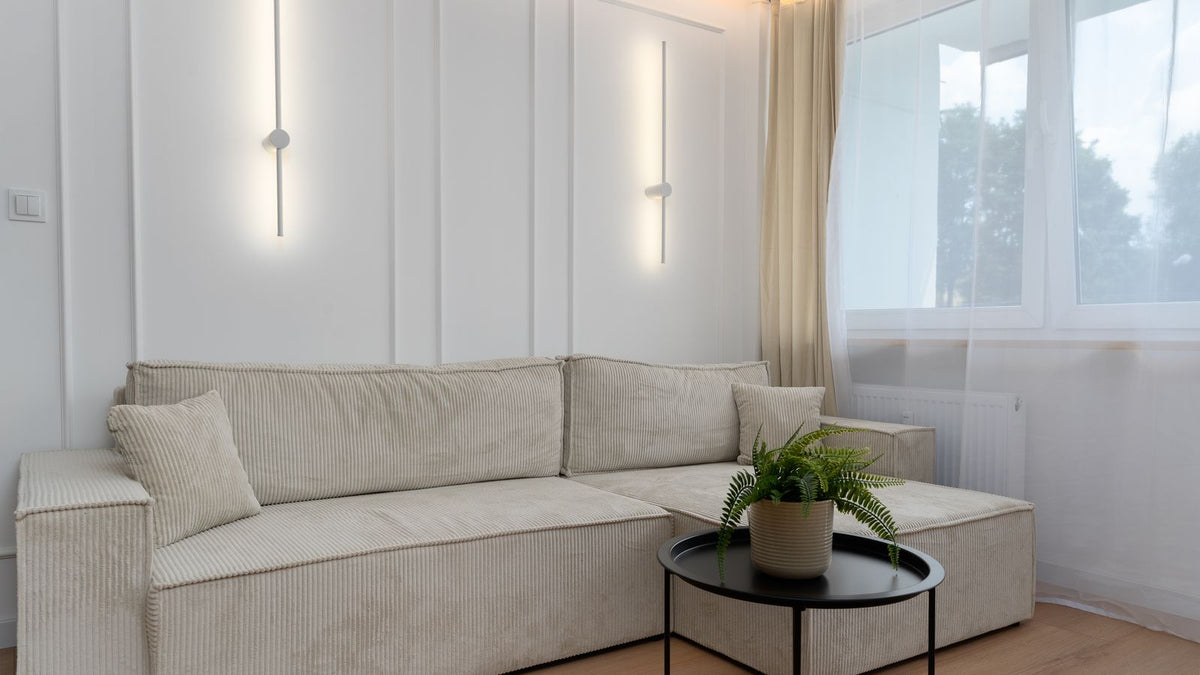

Vous avez choisi une applique pour la tête de lit ou le canapé, mais aucune sortie de fils ne se trouve au bon endroit. Bonne nouvelle : créer un point lumineux reste un chantier raisonnable si la méthode correspond à votre mur et si les règles de sécurité sont respectées.

Ce guide répond aux vraies questions : sans saignée, sur une prise ou sur un point existant, goulotte ou moulure, nombre de points par circuit, section de câble, boîte d'encastrement, prix d'un électricien, droits en location ou en copropriété.

1. Ce qu'est un point lumineux, concrètement

Un point lumineux est une sortie de câble destinée à alimenter un luminaire, commandée par un interrupteur, un va-et-vient ou un variateur. Il comprend toujours la phase, le neutre et la terre, qui protège les luminaires métalliques ou en pierre de classe I. Tout se joue sur trois questions : d'où partez-vous, par où passez-vous et comment commandez-vous la lumière.

Pour les gestes de base, lisez les 8 réflexes de sécurité avant de toucher un fil.

2. Quelle méthode choisir selon votre mur

Le bon choix dépend de la nature de la paroi et de votre tolérance au visible. Voici les cinq approches, de la plus discrète à la plus simple.

Plus le mur est dur (béton, brique pleine, pierre), plus la goulotte ou la moulure devient attractive : elle évite une saignée longue et poussiéreuse. Une cloison en plaques de plâtre se prête au contraire très bien au passage de gaine à l'intérieur.

3. Location, copropriété : ce que vous avez le droit de faire

Locataire : vous ne pouvez pas transformer le logement sans l'accord écrit du propriétaire. Créer un point lumineux modifie l'installation, donc demandez l'accord avant les travaux et gardez-le par écrit. À défaut, restez sur du réversible : une lampe murale à brancher sur prise ou les idées sur les appliques en location sans percer.

Propriétaire en copropriété : dans votre lot, vous modifiez en principe cloisons et circuits privatifs. Les limites sont les murs porteurs, les gaines techniques communes, la façade et les parties communes, qui demandent une autorisation. Vérifiez le règlement de copropriété avant de toucher à la structure.

4. Combien de points lumineux par circuit (NF C 15-100)

La norme limite le nombre de points raccordés sur un même circuit d'éclairage pour éviter l'échauffement. Repères à retenir :

Comptez les points déjà alimentés : un plafonnier, une applique ou un spot isolé comptent chacun pour un. Si le circuit en porte déjà huit, il faut un nouveau départ depuis le tableau, travail d'électricien. Avec les LED, la puissance n'est presque jamais limitante : c'est le nombre de points qui compte. Détails dans la norme NF C 15-100 appliquée aux luminaires.

5. La section de câble : pourquoi 1,5 mm²

La section est l'épaisseur du cuivre, proportionnée à l'intensité supportée sans chauffer. En éclairage, le choix est reconnu : 1,5 mm² pour un circuit protégé par un disjoncteur 16 A. Plus fin, le câble chaufferait ; plus gros, il n'apporte rien pour une applique et se loge mal dans une petite boîte. Les prises 16 A restent en 1,5 mm², les prises 20 A passent en 2,5 mm², et les gros appareils ont leur circuit dédié.

Les couleurs sont normalisées : bleu pour le neutre, vert et jaune pour la terre, une autre couleur (rouge, marron, noir) pour la phase. Ne mélangez jamais de vieux fils à l'isolant craquelé avec du neuf. Sans terre dans votre installation, faites d'abord contrôler le tableau.

6. Repiquer sur un point lumineux existant

La solution la plus répandue consiste à repiquer sur un point d'éclairage déjà en place plutôt que de tirer un câble depuis le tableau. Les bons candidats : une boîte de dérivation, un plafonnier ou un DCL proche. Dans la boîte, vous trouvez souvent la phase permanente, le neutre, la terre et le retour vers l'interrupteur. Votre nouveau câble en dérive la phase, le neutre et la terre avec des bornes à levier ou à ressort, jamais du ruban adhésif. Le boîtier DCL joue justement ce rôle de connexion propre.

Deux façons de commander la nouvelle applique

• Allumage couplé : elle s'allume avec le point existant, sur le même interrupteur, comme dans deux appliques sur un même interrupteur.
• Allumage indépendant : il faut amener une phase permanente et un retour vers un second interrupteur, voir ajouter un interrupteur à une applique.

Comptez d'abord les points du circuit (section 4) et vérifiez que la boîte a la place d'accueillir de nouveaux raccordements : une boîte trop pleine chauffe.

7. Repiquer sur une prise : bonne idée ou non ?

La tentation est classique, mais la norme sépare les circuits d'éclairage et de prises, avec des protections et des usages différents. Une dérivation d'éclairage prise sur un circuit de prises mélange deux régimes. Vous avez trois options propres :

1. Repiquer sur un circuit d'éclairage existant (section 6), à privilégier.
2. Brancher une applique à fiche, appareil mobile parfaitement légal et idéal en location. Voyez comment cacher le câble d'une applique.
3. Faire créer un départ éclairage depuis le tableau si le circuit est saturé.

8. Ajouter un point lumineux sans saignée

Saigner du béton ou de la brique demande une rainureuse, une aspiration sérieuse et un rebouchage soigné. Si le mur est neuf, fraîchement peint ou trop dur, ajouter un point lumineux sans saignée est souvent plus malin.

La goulotte

Profilé creux en PVC qui reçoit les conducteurs, la goulotte se pose vite et surtout s'ouvre plus tard pour modifier le câblage. Placez-la dans un angle, le long d'un chambranle ou du plafond, et peignez-la de la couleur du mur.

La moulure

Baguette décorative creuse, en bois ou peinte, qui cache le fil et suit les lignes de la pièce : plinthe, corniche, cadre de porte. Elle se fond dans un intérieur à boiseries.

Le câble apparent assumé

Un câble textile fixé proprement avec des clips, à angle droit, aligné sur une arête, devient un élément de style. Gardez-le court et droit : un câble en diagonale fait toujours bricolé.

Le conducteur reste de même nature qu'en encastré (1,5 mm², couleurs normalisées). Les astuces de tirage selon chaque paroi sont dans passer un câble électrique dans un mur.

9. Saignée, cloison creuse et boîte d'encastrement

Dans un mur plein, on fraise la saignée, on y glisse une gaine annelée (ICTA) puis on scelle une boîte d'encastrement à l'arrivée, assez profonde pour loger les raccordements (environ 40 mm en standard, 50 mm pour les modèles profonds). Dans une cloison en plaques de plâtre, on passe la gaine dans le vide et on pose une boîte pour cloison sèche à griffes.

Un luminaire en pierre ne se fixe pas sur la seule plaque de plâtre : voyez renforcer un mur en placo avant de poser.

10. Le chantier pas à pas

Déroulé type pour repiquer sur un circuit d'éclairage et commander la nouvelle applique avec l'interrupteur existant.

1. Repérez le circuit, coupez le disjoncteur, étiquetez-le et vérifiez l'absence de tension dans la boîte de départ.
2. Comptez les points : 8 au maximum, protection 16 A, différentiel 30 mA en amont.
3. Choisissez le trajet le plus court et le plus droit, loin des zones humides.
4. Préparez le passage : saignée et gaine, cloison, goulotte ou moulure (section 2).
5. Tirez les conducteurs en 1,5 mm² : phase, neutre, terre, avec 15 à 20 cm de réserve.
6. Raccordez avec des bornes adaptées dans la boîte de départ, puis à la sortie, et refermez.
7. Fixez le support de l'applique à la bonne hauteur, au niveau, avec des chevilles adaptées.
8. Remettez le courant, testez l'allumage, vérifiez l'absence de chauffe et le déclenchement du différentiel (bouton test).

Pour la fixation du luminaire, enchaînez avec le guide pas à pas pour installer une applique murale.

11. À quelle hauteur placer la sortie de fils

Pensez le point lumineux pour l'applique qui s'y branchera. Ces repères de décoration sont à ajuster selon le luminaire et le plafond.

Un adhésif de peintre sur le mur permet de tester avec le luminaire en main avant de percer. En salle de bain, les règles de volumes s'ajoutent.

12. Quel prix pour un électricien, et quand l'appeler

Le coût d'un nouveau point lumineux varie selon la région et l'accès : un mur accessible avec un point voisin à portée n'a rien de commun avec une saignée de plusieurs mètres ou un tableau ancien à mettre en conformité. Le devis dépend de la distance, de la nature du mur, du choix apparent ou encastré, de l'état du tableau et des finitions (enduit, peinture). Demandez un devis écrit précisant le trajet, le câble, la protection et le rebouchage.

Faites appel à un professionnel si le circuit porte déjà 8 points, s'il faut créer un départ depuis le tableau, si l'installation est ancienne sans terre ni différentiel, si le point se trouve en salle de bain, cuisine ou extérieur, ou si vous ne savez pas identifier les fils d'une boîte. La grille de faut-il un électricien pour poser une applique aide à trancher.

13. En résumé

Pour créer un point lumineux : circuit d'éclairage en 1,5 mm² protégé en 16 A, huit points au maximum, différentiel 30 mA, terre sur chaque point. Repiquez sur un point d'éclairage plutôt que sur une prise, choisissez goulotte ou moulure pour éviter la saignée et réservez l'encastrement aux murs où il se justifie.

Respectez l'ordre : couper, vérifier l'absence de tension, câbler, refermer, tester. En location, demandez l'accord écrit du propriétaire. Si l'installation vous semble ancienne, saturée ou incertaine, un électricien vous fera gagner du temps et de la sécurité.
